La valise de tests LPT est un outil très pratique! Sa réalisation est née d'un besoin régulier de vérifier, calibrer, configurer les décodeurs des trains en HO-2 rails et HO-3 rails et en N avec comme principales exigences une utilisation facile et transportable. Depuis près de 5 ans son utilisation a permis de résoudre de nombreux problèmes, quelques mystères, sans pénaliser les circulations sur le grand réseau LPT.
Nous vous proposons de découvrir le contenu de cet outil.
Vue générale de la Valise de Tests LPT
Que faire avec la valise de test ?
La valise est un outil qui permet de réaliser les types de tests suivants:- Lecture du contenu d'un décodeur DCC
- Programmation d'un décodeur DCC
- Test de la locomotive avec son décodeur sur un voie HO 2 rails, HO, 3 rails, N
- Test d'un décodeur DCC seul (non monté dans la loco)
- Programmation d'un décodeur sonore ESU
Comment ça marche ?
Le choix des outils de tests est important. Pour que la valise soit utilisable par la plupart des modélistes, sans passer des heures à comprendre le fonctionnement, nous avons choisi les outils suivants:
- SPROG 2 (La version 3 conviendrait tout aussi bien)
- Banc d'essai décodeur 51900 d'ESU
- LokProgrammer d'ESU (décodeur sonore)
- PC portable (qui tient dans la valise) avec les logiciels
Pour piloter l'ensemble, nous avons réalisé un panneau comportant deux partie:
- Alimentation
- Sélections
La partie alimentation est composée d'une prise pour l'arrivée de l'alimentation extérieure. Celle-ci est une alimentation de type PC portable.
Un interrupteur marche-arrêt général permet de mettre sous-tension ou hors-tension les outils de tests.
La partie sélection permet de tester le HO en 2 ou 3 rails, de travailler avec le SPROG (pour en savoir plus cliquer sur lien ici) ou l'ESU.
Le PC portable est connecté soit au SPROG, soit sur le programmateur de décodeurs sonores ESU.
Il y a plusieurs options possibles pour les logiciels pour piloter le SPROG:
- JMRI (pour en savoir plus cliquer sur lien ici)
- Le centre de programmation DCC Claude Ferrari (pour en savoir plus cliquer sur lien ici)
- Programme de pilotage des train Edgard Zander (pour en savoir plus cliquer sur lien ici)

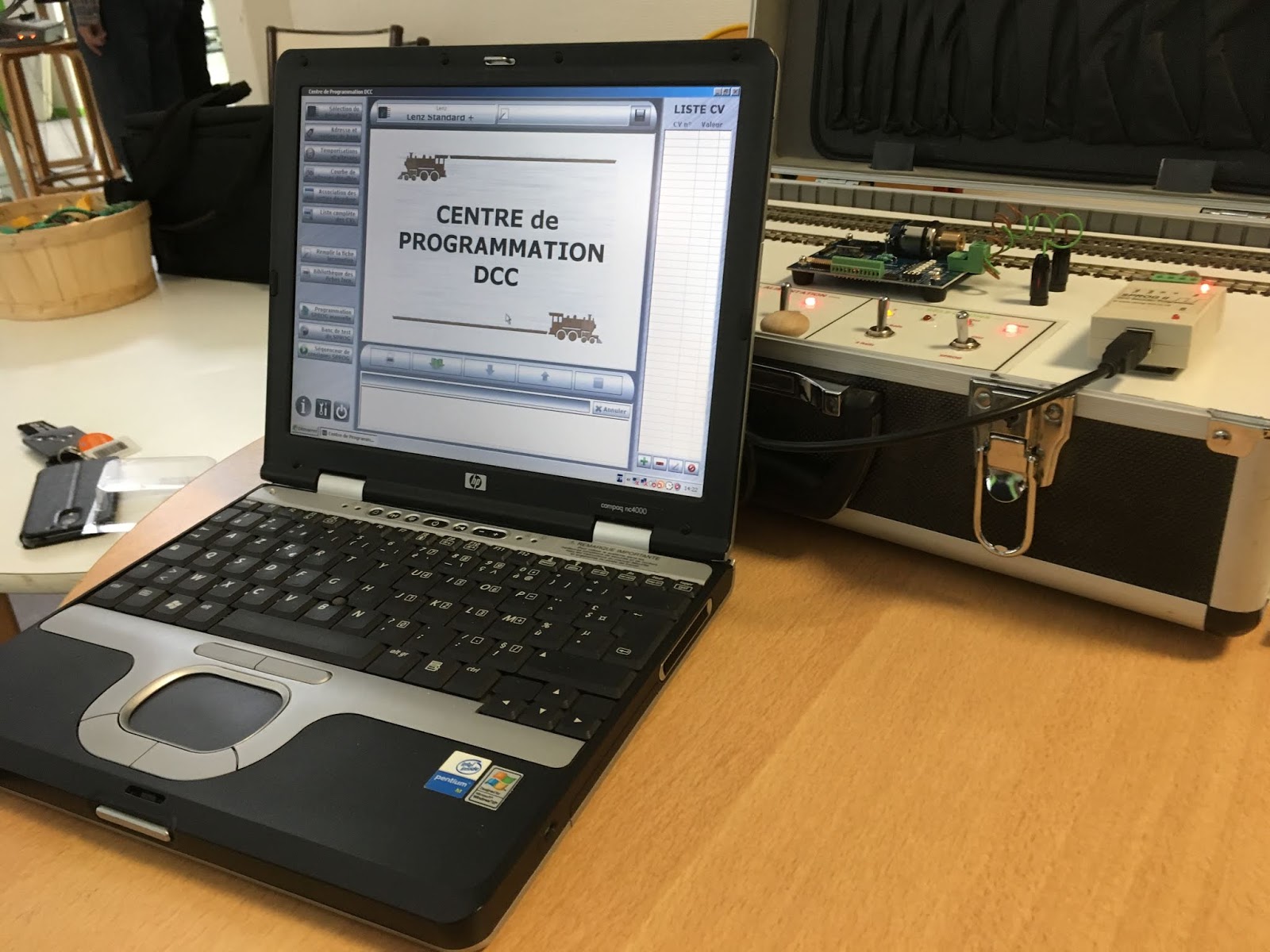

Vue du PC ce commande avec le Centre de Programmation DCC
Pour la programmation des sons avec le LokProgrammer, il est impératif d'utiliser le logiciel d'ESU (nous reviendrons sur ce sujet en détails dans un autre article)
Bien sûr, rien n'empêche d'ajouter d'autres logiciels qui permettront de rendre des services (gestion des fiches des locos, etc...)
Les notices
Rien de tel que des notices pour être guidé. Ainsi nous avons décomposé cette notice en trois parties:- Le contenu (Chaque chose a sa place et une place pour chaque chose) :
- Les branchements
- L'utilisation
